在了解了許多雙足機器人的下肢結構之后，我注意到了敏捷機器人公司的ATRIAS機器人，它的腿在一條直線上，比串聯起來更簡單。同時，在分析了成熟的DELTA折疊式機械手工作原理的基礎上，提出了DELTA折疊式結構可以應用于雙足機器人的下肢。

Delta機器人具有特殊的正交凹入結構，即從三角形排列到垂直排列的三組對話機構，以便更好地容納兩套由雙腿結構組成的DELTA，同時每組可以加厚2組腿部，以更好地完成步行動作。

RUU結構有一個驅動桿、主動桿、上殼體鉸鏈、從動桿、下殼體鉸鏈，從上到下連接在腳球上。六個方向舵是由六個大部件組成的，六個驅動部件和六個大扭矩舵安裝在頂部基座上，以形成完整的結構。

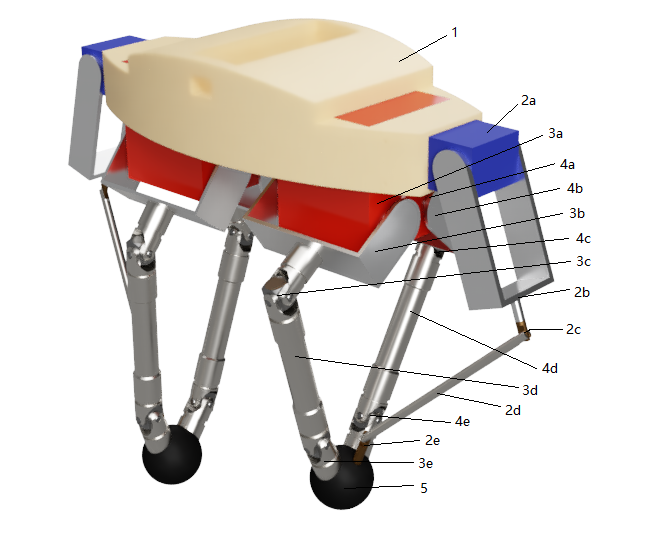

1-基礎部分，2a 3a 4a-驅動裝置（大扭矩舵），2b 3b 4b-主動桿（舵架）

2c 3c 4c-綠巨人鉸鏈（Wan-Hinge節），2d 3d 4d-環桿

2e 3e 4e *-綠巨人（Wan-Hinge節），5-足球 *-大塊固定在一個角度

為了方便生產，雙足機器人底座采用3D打印，驅動市售60kg和18kg大扭矩系列舵機，Hulk鉸鏈采用可購買的10mm和4mm桿桿進行改裝，腿部骨架采用中空鈦合金管制成，以減少主動部分的慣性，腳球由高彈性聚氨酯橡膠球制成。

控制板是Curie Nano，基于英特爾居里模塊設計并與Arduino 101兼容。該模塊包括一個x86 quark內核……
