目錄
- +直線繪制
- 圓形繪制
- 矩形繪制
- 橢圓型繪制
- 自定義形狀
- 繪制文本

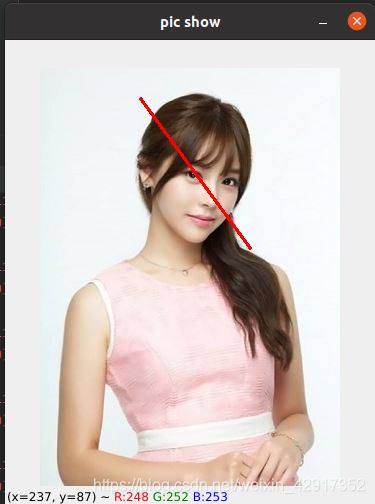

+直線繪制
參數解析：（圖像矩陣，直線起始坐標， 直線終止坐標、顏色、線條厚度）
import cv2
import numpy as np
img = cv2.imread(r"./images/1.jpg")
cv2.line(img,(100,30),(210,180),color=(0,0,255),thickness=2)
cv2.imshow("pic show",img)
cv2.waitKey(0)

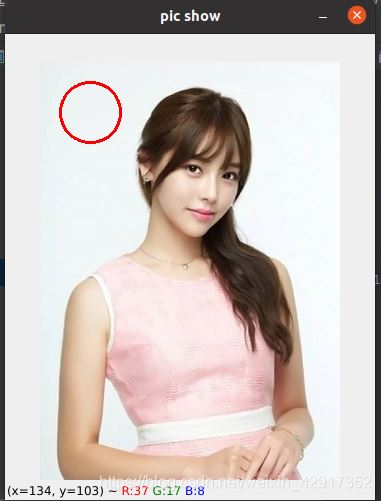

圓形繪制
參數 (圖像，圓心，半徑，顏色，線條厚度)
import cv2
import numpy as np
img = cv2.imread(r"./images/1.jpg")
# cv2.line(img,(100,30),(210,180),color=(0,0,255),thickness=2)
cv2.circle(img,center=(50,50),radius=30,color=(0,0,255),thickness=2)
cv2.imshow("pic show",img)
cv2.waitKey(0)
矩形繪制
參數（圖像，左上角坐標，右下角坐標，顏色，線條厚度）
import cv2
import numpy as np
img = cv2.imread(r"./images/1.jpg")
# cv2.line(img,(100,30),(210,180),color=(0,0,255),thickness=2)
# cv2.circle(img,center=(50,50),radius=30,color=(0,0,255),thickness=2)
cv2.rectangle(img,(100,30),(210,180),color=(0,0,255),thickness=2)
cv2.imshow("pic show",img)
cv2.waitKey(0)
橢圓型繪制
- image:它是要在其上繪制橢圓的圖像。
- centerCoordinates:它是橢圓的中心坐標。坐標表示為兩個值的元組，即(X坐標值，Y坐標值)。
- axesLength:它包含兩個變量的元組，分別包含橢圓的長軸和短軸(長軸長度，短軸長度)。
- angle:橢圓旋轉角度，以度為單位。
- startAngle:橢圓弧的起始角度，以度為單位。
- endAngle:橢圓弧的終止角度，以度為單位。
- color:它是要繪制的形狀邊界線的顏色。對于BGR，我們通過一個元組。例如：(255，0，0)為藍色。
- thickness:是形狀邊界線的粗細像素。厚度-1像素將用指定的顏色填充形狀。
- lineType:這是一個可選參數，它給出了橢圓邊界的類型。
- shift:這是一個可選參數。它表示中心坐標中的小數位數和軸的值。
import cv2
import numpy as np
img = cv2.imread(r"./images/1.jpg")
# cv2.line(img,(100,30),(210,180),color=(0,0,255),thickness=2)
# cv2.circle(img,center=(50,50),radius=30,color=(0,0,255),thickness=2)
# cv2.rectangle(img,(100,30),(210,180),color=(0,0,255),thickness=2)
cv2.ellipse(img,center=(100,100),axes=(100,50),angle=0,startAngle=0,endAngle=360,color=(255,0,0),thickness=2)
cv2.imshow("pic show",img)
cv2.waitKey(0)

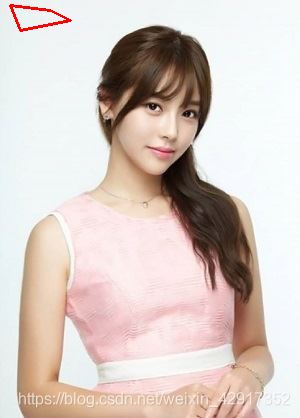

自定義形狀
多邊形，isClosed 代表是否是封閉
import cv2
import numpy as np
img = cv2.imread(r"./images/1.jpg")
# cv2.line(img,(100,30),(210,180),color=(0,0,255),thickness=2)
# cv2.circle(img,center=(50,50),radius=30,color=(0,0,255),thickness=2)
# cv2.rectangle(img,(100,30),(210,180),color=(0,0,255),thickness=2)
# cv2.ellipse(img,center=(100,100),axes=(100,50),angle=0,startAngle=0,endAngle=360,color=(255,0,0),thickness=2)
pts = np.array([[10,5],[50,10],[70,20],[20,30]],dtype=np.int32)
pts = pts.reshape((-1,1,2))
cv2.polylines(img,[pts],isClosed=True,color=(0,0,255),thickness=2)
cv2.imshow("pic show",img)
cv2.waitKey(0)

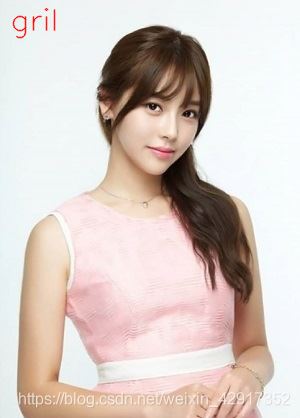

繪制文本
import cv2
import numpy as np
img = cv2.imread(r"./images/1.jpg")
# cv2.line(img,(100,30),(210,180),color=(0,0,255),thickness=2)
# cv2.circle(img,center=(50,50),radius=30,color=(0,0,255),thickness=2)
# cv2.rectangle(img,(100,30),(210,180),color=(0,0,255),thickness=2)
# cv2.ellipse(img,center=(100,100),axes=(100,50),angle=0,startAngle=0,endAngle=360,color=(255,0,0),thickness=2)
# pts = np.array([[10,5],[50,10],[70,20],[20,30]],dtype=np.int32)
# pts = pts.reshape((-1,1,2))
# cv2.polylines(img,[pts],isClosed=True,color=(0,0,255),thickness=2)
cv2.putText(img,"gril",(10,30),cv2.FONT_HERSHEY_SIMPLEX,fontScale=1,color=(0,0,255),thickness=1,lineType=cv2.LINE_AA)
cv2.imshow("pic show",img)
cv2.waitKey(0)
到此這篇關于OpenCV 圖像繪制的實現的文章就介紹到這了,更多相關OpenCV 圖像繪制內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
